En el siguiente vídeo puedes ver un ejemplo de análisis de circuito:

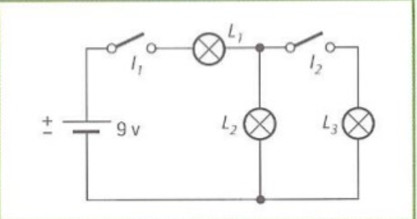

MONTAJE 1:Indica qué lámparas (bombillas) se encenderán en los siguientes casos:
a) Cerramos el interruptor I1
b) Cerramos el Interruptor I1 y el I2.
MONTAJE 2: Estando el interruptor I cerrado, ¿qué ocurre cuando...
a) Se funde la lámpara L1
b) Se funde la lámpara L2
c) Se estropea el motor
d) Se funden las lámparas L1 y L2
Recuerda que aquí "fundirse" es equivalente a "quitarlos"
Tienes que decir en cada apartado qué elementos seguirían funcionando.
